Mipmapping

Atualização 06/12/16
Adicionei tutorial de MagicTXD, substituindo o TxdGen.


Mipmaps é como um anti-aliasing para texturas que além de deixar o gráfico muito mais bonito e agradável, pode até aumentar o FPS do jogo diminuindo o uso da placa de vídeo.



As fotos deste post usam os seguintes mods:
Vegetação original em HD com palmeira compilada em DXT5;
Fixed Pre-Lighting;
SilentPatch com "TwoPassRendering=1";
Map Textures Fix; e
Skygfx.

Originalmente, o GTA SA só usa mipmapping em texturas de alguns chãos, mas neste post você verá o quão agradável o jogo fica ao colocar mipmapping em todas as texturas do GTA! Além do uso do Anisotropy.

Acredito que o GTA SA usou mip-mapping em poucas texturas pois ele aumenta 30% do tamanho do .txd, ou seja, os arquivos .txd de 1 MB ficarão com 1,3 MB ao aplicar o mip-mapping, este é o único ponto fraco do mip-mapping, onde não é um problema pra nossos PCs de vários GBs, mas era um grande problema na época do PS2.
De qualquer modo, quando eu coloquei mipmap no meu gta3.img inteiro o peso aumentou de 896 MB para somente 905 MB. Pouca diferença.


Abra a print e vai indo pro lado para ver melhor as comparações:

(ignore a grama na segunda foto)

Na última imagem pode se ver a correção do fenômeno chamado Moiré pattern.


Como funciona?
Mipmap é basicamente como um LOD para texturas na qual tem um efeito que lembra anti-aliasing. As texturas que estão longe da câmera ou num ângulo acentuado ficarão mais borradas, assim não ficarão serrilhadas.
Clique aqui para informações mais avançadas na Wikipedia.

Por que aumenta o FPS?
Como eu disse, é como um LOD, ou seja, é uma versão em baixa resolução da textura enquanto a mesma está longe.
Em uma textura sem mip-map, quanto mais longe ou inclinada ela está da câmera, e quanto menos resolução seu monitor tem, mais a placa de vídeo terá que pegar os pixels da textura, juntá-los e colocá-los num pixel só no seu monitor, deste modo, as texturas com mais resolução ocupando menor parte do monitor faz aumentar mais o uso da placa de vídeo, assim podendo causar perdas de FPS (é um dos principais motivos para mods de texturas HD darem lag).
É claro, isso não é exclusivamente para mapas, mas quaisquer modelos como carros mal modelados que colocam texturas de resolução grande demais em locais pequenos (muito comum em carros brasileiros).


No tutorial abaixo você aprenderá a colocar mipmaps em todas as texturas do seu jogo, e/ou em novos .txd de mods que você baixa etc.


Tutorial adicionar mipmaps no GTA SA

Nota: Para poder usar mipmapping no GTA Vice City é necessário baixar o ViceMips.

Baixe o MagicTXD.
E instale. :)

Arquivo único

Nele você pode adicionar mip-mapping em qualquer textura tudo dentro do próprio programa!

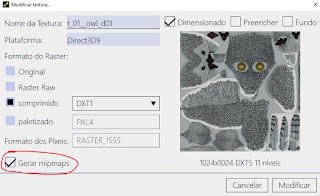

Simplesmente selecione a textura, press M, marque "Gerar mipmaps".

E pronto.

(lembre-se de deixar DXT1 sempre ativado para texturas sem transparência, e DXT5 para texturas com transparência. Diminui o peso do .txd)

Faça isso com quantas texturas quiser.

Conversão em massa

Para adicionar no arquivo todo, em vários arquivos ao mesmo tempo, ou até mesmo todo o seu gta3.img, ou outros .img, vá em "Conversão em massa" ("Mass conversion" in english?)

E configure a tela como você bem entender.
Não precisa de muita explicação pois está todo o programa está traduzido para português, ou espanhol etc etc.
Mas eu particularmente uso esta configuração:

Você pode querer marcar o "Melhorar filtragem". Eu não marquei pois numa versão (bem) antiga do programa causou bugs e não sei dessa. Enfim.

Em cima, em "Pasta do jogo:" ("Game directory" in english?) você deve colocar "a pasta onde tem os arquivos originais" (não literalmente a pasta do jogo, ok?). E embaixo em "Pasta destino:" você tem que colocar a pasta onde você quer que seus arquivos com mip mapping vão ficar.

Por exemplo:
Pasta do jogo: "E:\Documents\GTA San Andreas\convert"
Pasta de destino: "E:\Documents\GTA San Andreas\modloader\mipmapping"

Por exemplo, eu coloquei meu gta3.img na pasta "E:\Documents\GTA San Andreas\convert", e movi uns mods de texturas para lá também (como o Map Textures Fix e Texturas Originais em HD). Deixei tudo lá dentro desta pasta, bagunçado mesmo.

Quando eu clicar em "Converter" ("Convert", in english) irá começar a converter os arquivos lá dentro e colocá-los na pasta de destino.

Na tela irá mostrar uns progressos, se você saber o básico de inglês irá entender se deu tudo certo, ou se deu erro, e qual foi o erro etc.

Nota: Pode demorar um tempinho para terminar... Depende do seu PC, e quantidade de arquivos lá.

Quando tudo terminar, os arquivos convertidos para mipmapping estarão na pasta "E:\Documents\GTA San Andreas\modloader\mipmapping", prontinhos para o ModLoader carregá-los.

Antes de testar dentro do jogo, dê uma olhada se os arquivos estão lá mesmo. Se não estão, ou é porque não terminou ainda, ou é porque deu algum erro. Então dê uma olhada na tela do programa, como eu falei.

(leia também a seção "Informações Extras" abaixo!)





Anisotropic Filtering
OK! Já temos o mip-mapping, mas como melhorá-lo deixando-o menos borrado? Afinal, como mostrado na print acima, sem anisotropic a textura fica mais borrada do que o normal.


Antes: Anisotropic tira um pouco de FPS! Você pode optar por não ativá-lo ou ativar somente 2x, 4x etc ao invés de 16x como mostrado.
A ativação do Anisotropic é opcional, mas recomendada por corrige bugs como ESTE.

Como ativar o AF:
Geralmente o "modo de desempenho" da sua placa de vídeo desativa o anisotropic, portanto, remova a placa de vídeo do modo de desempenho (isso pode ativar outras coisas da placa de vídeo que também pode tirar FPS), e/ou use o painel de sua placa de vídeo para configurar manualmente qual anisotropic que você quer, ou então deixar usar as configurações do aplicativo ("very high" do GTA SA usará 16x).
Devido a existir incontáveis placas de vídeos diferentes, não irei ensinar aqui como fazer isso em sua placa de vídeo, basicamente é abrir o painel da placa de vídeo e configurar lá, se você não sabe como fazer isso procure no Google como configurar a filtragem anisotrópica da sua placa de vídeo.
Importante: Anisotropic Filtering somente funciona no "High" ou "Very High"!!! - "Oh, mas eu não quero sombras e grama" - Tudo bem, basta usar o Mix Sets e colocar "1" em FcStaticPedSha, FcStaticVehSha e DisaGrass para desativa-las.



Informações Extras:

Importante: No caso do gta3.img (ou outro .img), você pode substituí-lo na pasta Models (antes faça backup!)(ou coloque no Modloader mesmo...), ou caso você usou o programa com "Reconstruir arquivos IMG" desmarcado, irá criar a pasta "gta3_archive" (ou algum nome assim), basta colocá-la dentro do Modloader também, mas lembre-se que usando o Modloader para isso você deve configurar a pasta para ter baixa prioridade!
Se você ainda não sabe como deixar a pasta em baixa prioridade: Clique aqui e leia a seção .Priority! Recomendo colocar prioridade 1, por exemplo deixar a pasta em "modloader\gta3_archive" e colocar no modloader.ini "gta3_archive=1". Leia lá o tutorial do .Priority para mais informações.

Se você não usou o programa num arquivo .img mas sim em um ou vários arquivos .txd, simples, basta pegar os arquivos .txd da pasta de destino e instalá-los normalmente substituindo os anteriores do seu tal mod, não há mistérios.


Dica: Sinta-se à vontade em mip-mappear todos os .txd que você baixa, até mesmo packs de texturas inteiros, exceto coisas de hud etc, roupas (player.img ou novas que você baixa) não são compatíveis até o momento, portanto terá crash caso tentar adicionar.
Lembre-se também mip-mappear o gta_int.img (na qual tem as texturas dos interiores!)

RoSA Project é um pack de texturas incrível, mas são texturas extremamente detalhada e sem mip-mapping, ao colocar o mip-mapping nelas deixará muito mais bonito e leve. Foi relatado que Skygfx também deixou tais packs de texturas mais leves. Alguém confirma?

Se você não ver diferença: Verifique tudo, a instalação etc. Caso as texturas estão todas serrilhadas, use Mix Sets com "BlackRoadsFix=1" dentro do Mix Sets.ini, e junto o Black Roads Fix do DK. Ao usar estes dois mods juntos, o jogo será forçado a ativar o mip-mapping.

Bugs: Como eu disse antes, se não usar anisotropic, terá ESTE bug nas texturas com alpha/transparência. Se você não deseja usar anisotropic, você pode manualmente remover a instalação de mip-mapping nos arquivos de fios etc, veja nos comentários deste post a lista.
Evite converter seus .TXD, instalar, ver problemas, recolocar os arquivos na pasta txdgen_in e reconverter para tentar corrigir. Sempre converta os arquivos "originais".




Tutorial escrito por mim, Junior_Djjr (MixMods).
Agradecimentos ao TJGM por me apresentar esta dica e do próprio The_GTA (criador do MagicTXD) pelo apoio desta postagem.
